建設業
2025-05-27
キャッピングによる冷却効果／熱環境改善効果をシミュレーションで検討します。
解析概要
目的
省エネ化・省コスト化が求められている中、空調温度調節以外の対策「アイルキャップ導入」による温熱環境改善効果をシミュレーションで評価します。
ケーススタディ

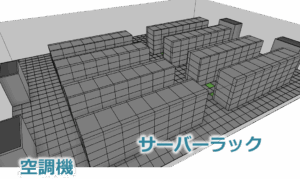

アイルキャップなし

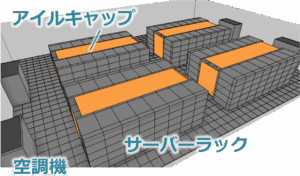

アイルキャップあり
モデル概要
サーバールームの一室全てをを解析対象空間（解析領域）とする。

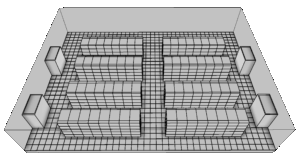

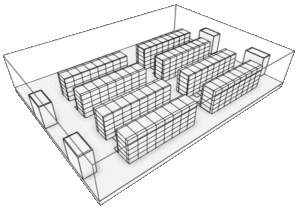

俯瞰図

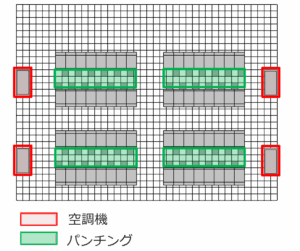

平面図
解析モデル
| 解析領域大きさ | 18.0 × 13.0 × 3.4 [m3] |
|---|---|
| FL | 0.38 [m] |

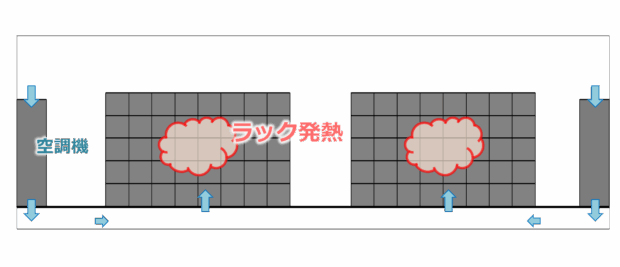

設定条件
空調機は形状モデルと吸込口、吹出口でモデル化。
空調機
| 流量 | 350 [m3/min] |
|---|---|
| 吹出温度 | 22 [℃] |
| 寸法 | 0.9 x 1.8 x 1.9 [m3] |
パンチングは開口・圧損パネルでモデル化
パンチング
| 配置 | 48 [か所] |
|---|---|
| 開口率 | 45 [％] |
| 寸法 | 0.45 x 0.45 [m2] |
サーバーの発熱量は発生エリアでモデル化
サーバー
| 総発熱量 | 128,000 [W] |
|---|
果たしてFlowDesignerの解析結果は…?!
- 熱だまりが発生しているエリアはないか？
- キャッピングの効果はどのくらい出ているのか？
