スタジアム屋根の日射遮蔽効果は？スタジアム内の日射積算量でその効果を検討しました。
解析概要
目的
下図のような屋根のついたスタジアム内観客席の日射量（日射積算量）について検討する。 夏季（7月）・冬季（12月）それぞれ1ヶ月間の日射量、また1年間の日射量の比較を行う。 なおスタジアムの形状は、Rhinoceros（※）で作成した３次元データを解析モデルとして使用する。

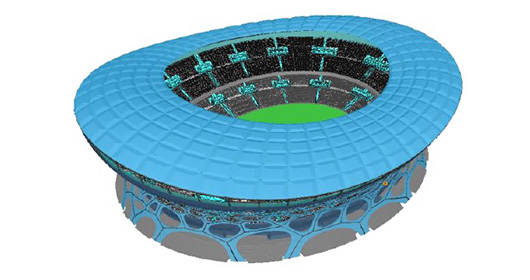

スタジアム全体図

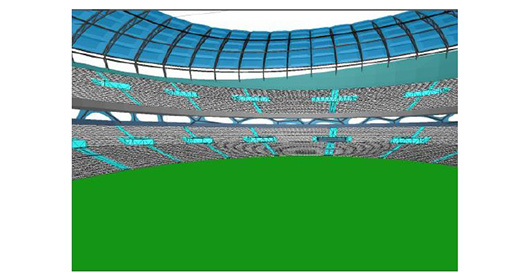

スタジアム内イメージ
モデルデータ提供：株式会社アプリクラフト
※Rhinocerosは、Robert McNeel & Associatesの登録商標です。国内総代理店は、株式会社アプリクラフトです。 その他、各商品名、ロゴは各社の商標または登録商標です。
解析モデル
Rhinocerosで作成した3Dモデルを3dsファイルで出力し、FlowDesignerにインポートする。
モデル概形
| スタジアム大きさ | 340 x 270 x 190 [m3] |
|---|---|
| 解析領域大きさ | 680 x 540 x 200 [m3] |
設定条件
1ヶ月間の日射積算量
| 場所 | 東京 |
|---|---|
| 積算単位 | 1日 |
| 積算対象日 | (夏)7/1～7/31 (冬)12/1～12/31 |
1年間の日射積算量
| 場所 | 東京 |
|---|---|
| 積算単位 | 1週 |
| 積算対象日 | 1/1～12/31 |
夏（7月）、冬（12月）の各１ヶ月間の日射積算量、１年間の日射積算量を右の条件から求める。 日射量は、FlowDesigner上で月日・場所をもとに算出したものを使用する。 ただし、各部材表面への日射積算量のみを解析対象とし、熱・気流の解析は行わない。 また日射の反射・透過の影響は考慮せず直達日射量のみに着目し、散乱日射量についても考慮しない。
果たしてFlowDesignerの解析結果は…?!
屋根はグラウンド・観客席に対して、どのくらいの日射遮蔽効果があるのか？
日射積算量から定量的に評価することができます！
この解析結果（PDF資料）はダウンロードできます。
希望のお客様は下記をご入力の上、「ダウンロード」ボタンをクリックしてください。
